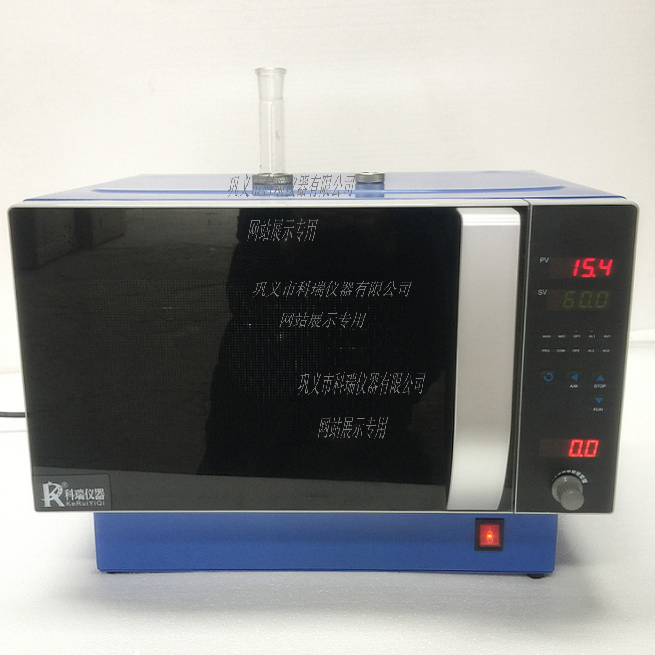

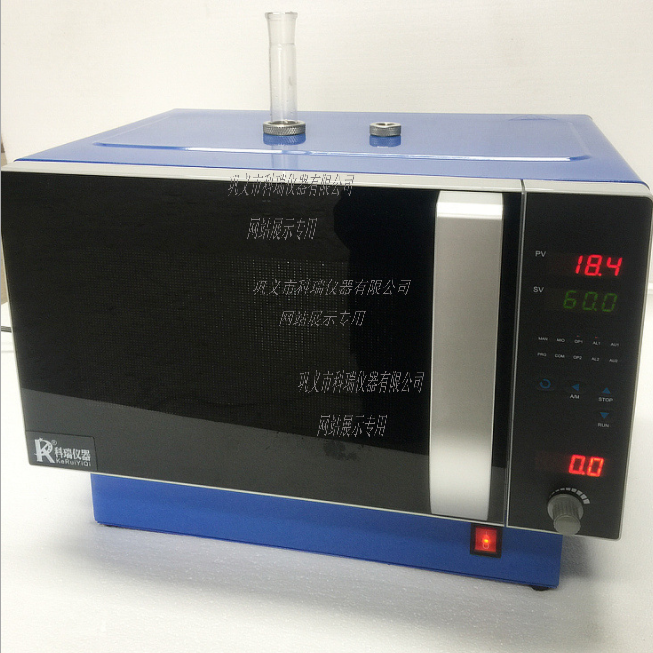

FCMCR-3S型微波化学反应器

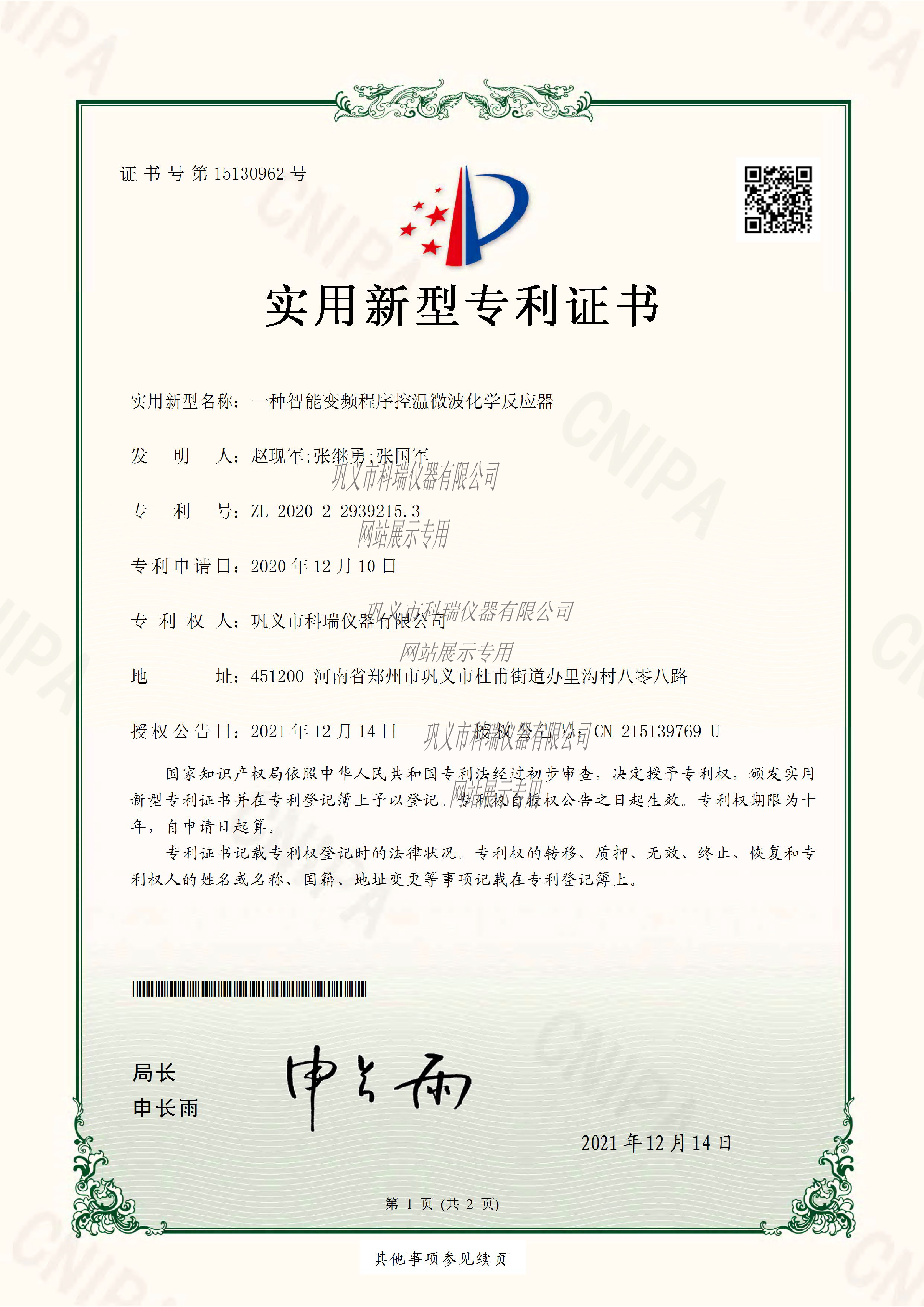

专利产品，专利号：ZL2020229392153

      微波加热与常规加热方法相比，利用微波加热化学物质进行反应, 其速度较传统加热技术快数倍乃至数千倍，具有反应时间短，收率高，副反应少，操作简便和环境友好等优点，

      微波化学反应器具备：常压合成反应、微波萃取反应、超声波催化、常压超声波协同合成/萃取等多种试验模式，可同时设置微波功率和温度上限，30段程序控温，超大液晶显示屏，实时进行温度与时间设置，对加热功能有更强的操作空间。用户可根据反应条件任意加装标准接口的反应容器（50-500ml），及冷凝回流、滴加、补液和分水等装置，另外，按客户不同的要求可以实现电脑自动控制，微波功率控制范围可以进一步加宽。实验人员可通过视频画面实时监测反应过程，及时观察反应物的变化，功率任意设定，样品温度检测显示、实际频率显示、频率微机跟踪、故障自动报警，友好的人机界面和触摸屏，便于直观记录，USB接口可连接鼠标和U盘，随时下载和储存反应数据。

主要技术特点及说明：

（1）微波功率自动变频控制：

      采用新型变频技术，通过变频器将50Hz工频转换为10000～30000Hz可变频率，取代了传统微波反应器使用的高压变压器，解决了传统微波反应器精确控温时，高压变压器受尖峰脉冲的冲击，造成变压器频繁损坏的技术缺陷。MCU根据Pt100传感器实时检测到的温度变化数据、反应物质极性、热容变化、反应时间等数学模型的变化条件，自适应PID调节，自动变频控制微波输出功率，从而精确控温。

（2）数显转速磁力搅拌：

      微波反应腔体底部，配备磁力搅拌，采用耐高温钐钴磁铁，最大工作温度可达350℃，长期使用不失磁，无级调速，转速数字显示。

（3）开放式反应体系：

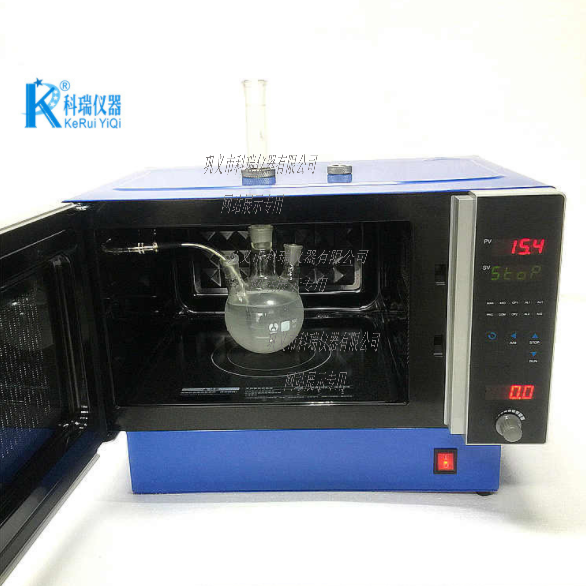

      用户可根据反应条件任意加装标准口的反应容器（容积100-500ml）及冷凝回流，滴加，补液和分水等装置 ，同时配备保护性气体加入口。

产品特点说明：

微波化学反应器采用新型变频技术，确保设备在运行过程中平稳顺利进行。

1.微波连续输出方式：研究表明，脉冲微波在“开”和“关”的瞬间会产生高阈值电磁脉冲，出现温度大幅震荡现象，也极易破坏有机分子形态，从而影响实验结果的一致性。微波连续输出方式确保在实验过程中时刻存在微波，克服了脉冲微波给实验带来的不利影响。

2.微型计算机自适应PID调节技术：有效克服超调现象的发生。PID参数可以自适应整定，灵活适应不同的操作环境，当环境温度，反应物质容积、极性、热容发生改变时，MCR-3型微波化学反应器可以适应由此带来的影响，自动修改PID参数，使仪器适应新的环境，保持控温精度不降低。

3.采用特氟龙喷涂Pt100铂电阻温度传感器：特氟龙喷涂温度传感器直接插入反应体系内部，采集反应物料温度，可靠的屏蔽装置有效消除自热效应和电磁波的干扰，使数据采集更为可靠。特氟龙喷涂温度传感器可有效抵御酸、碱、有机溶液腐蚀。

4.采用多段工作模式：可以设置5个工作时段。一个工作时段结束后，微波化学反应器自动转向下一时段连续工作。每个时段下都可独立设置Zui高输出功率、温度和时间，MCR-3型微波反应器将在每个工作时段中都达到很好的状态。

5.显示实时曲线：可以更直观的查看温度变化的情况。只需要按下翻页键，就可以看到温度曲线。

6.存储参数：参数的输入将保持在闪存中，方便您下次开机操作，不用再重复输入。MCR-3型微波反应器采用的Flash存储器可以在关机或者停电时永久保存数据。

7.采用大面积触摸面板：按键分布符合操作习惯，分部间隔合理，操作手感更为舒适，按键的同时有声音提示功能。

8.采用7英寸触摸屏：分辨率800*480，16：9高亮度真彩屏，使视野更为广阔，观看更为舒适。同步显示五个时段所设置的工作条件、工作状态、微波功率、实时温度和工作时间。

9.温度误差修正功能，若显示温度与实际温度出现误差，可通过修改微型计算机内部参数进行修正。

10.具有安全连锁开关：在任何情况下打开炉门都会停止微波辐射，保障使用者的安全。

11.磁控管过热保护功能：当一次使用时间过长或者异常情况导致磁控管温度高时，微波化学反应器可自动切断磁控管电源，避免磁控管的损伤。

12.内置磁力搅拌器，搅拌速度无级可调。

13.开放式反应体系：用户可根据工艺要求的反应条件，加装标准口的反应容器（容积100-500ml）及冷凝回流、滴加、补液等装置。配备保护性气体加入口。

14.微波化学反应器具有排风排烟功能。

FCMCR-3S型微波化学反应器技术指标及说明：
