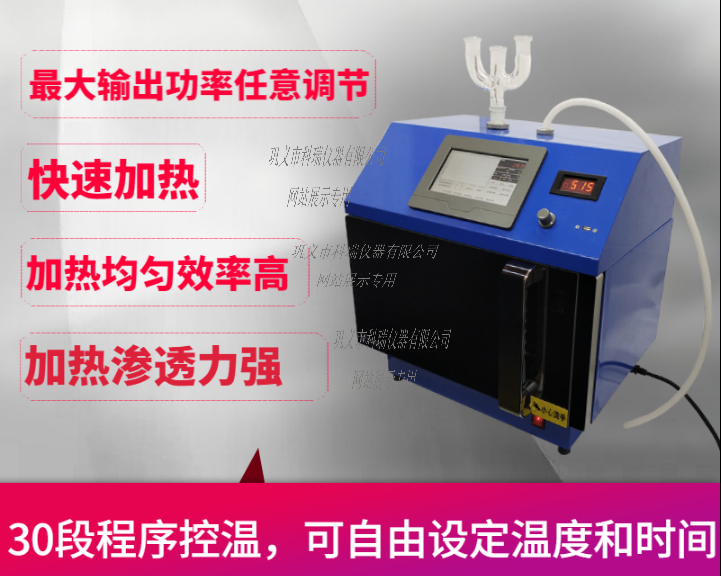

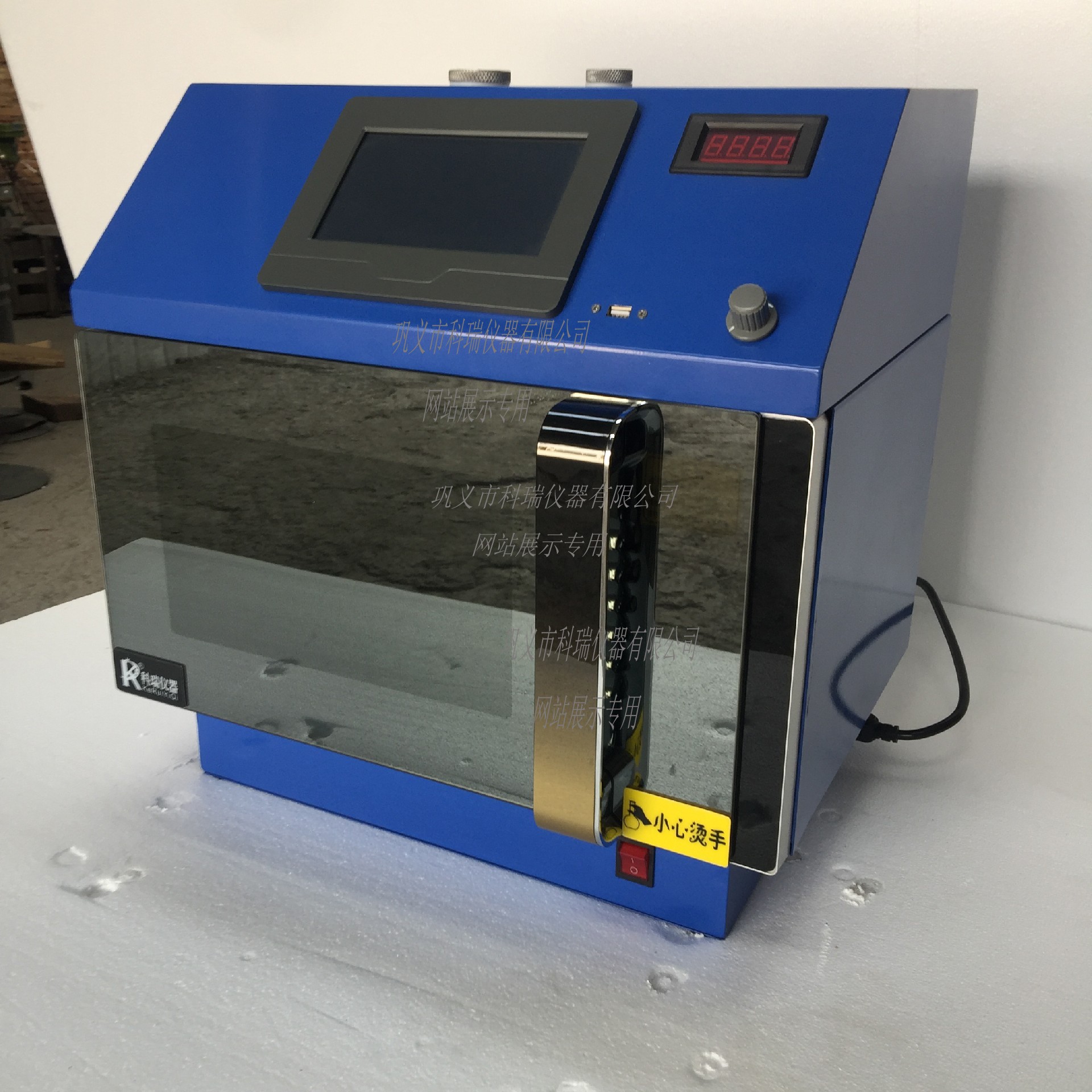

FCMCR-3C型微波化学反应器

专利产品，专利号：ZL2020229392153

微波输出功率自动变频调节，七英寸触摸屏显示，网络接口连接电脑

      微波与无线电波、红外线、可见光同属于电磁波，波长极短，也属于超声波，它的频率范围从300MHz到300GHz，即波长在1mm到1m的范围之间。极性物质分子吸收微波后可以自身发热，当微波与物质分子相互作用时，产生分子极化、取向、摩擦、碰撞，吸收微波能而产生热效应，是从分子内部由内向外进行的，由于是分子级的加热，可以使物质内外同步加热，这种加热方法被称为微波加热。

      微波化学反应器就是将微波加热的方法应用到科学实验中，当微波化学反应器在实验室内做萃取反应时，也称为微波萃取反应器和微波萃取仪。因为不同的物质吸收微波的能力不同，所以加热的效果也各不相同，主要取决于物质的介质损耗。

变频微波化学反应器加热的特点：

1、快速加热：微波能以光速（3×1010cm/s）在物体中传播，瞬间（10-9秒以内）就能把微波能转换为物质的热能，并将热能渗透到被加热物质中，无需热传导过程。

2、快速响应能力：能快速启动、停止及调整输出功率。

3、加热均匀：里外同时加热。

4、选择性加热：介质损耗大的，加热后温度高，反之亦然。

5、加热效率高：由于被加热物体自身发热，没有热传导过程，因此周围的空气及加热腔体没有热损耗。

6、加热渗透力强：透热深度和波长处于同一数量级，可达十几厘米，而红外加热为表面加热，渗透深度仅为微米数量级。

产品特点说明：

微波化学反应器采用新型变频技术，确保设备在运行过程中平稳顺利进行。

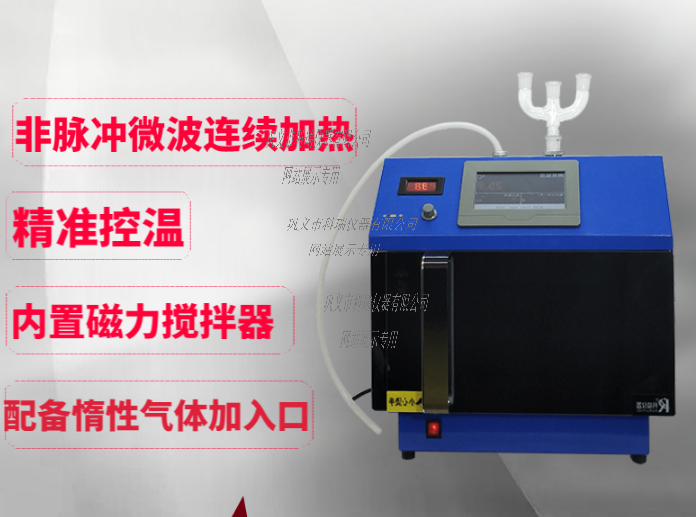

1.微波连续输出方式：研究表明，脉冲微波在“开”和“关”的瞬间会产生高阈值电磁脉冲，出现温度大幅震荡现象，也极易破坏有机分子形态，从而影响实验结果的一致性。微波连续输出方式确保在实验过程中时刻存在微波，克服了脉冲微波给实验带来的不利影响。

2.微型计算机自适应PID调节技术：有效克服超调现象的发生。PID参数可以自适应整定，灵活适应不同的操作环境，当环境温度，反应物质容积、极性、热容发生改变时，MCR-3型微波化学反应器可以适应由此带来的影响，自动修改PID参数，使仪器适应新的环境，保持控温精度不降低。

3.采用特氟龙喷涂Pt100铂电阻温度传感器：特氟龙喷涂温度传感器直接插入反应体系内部，采集反应物料温度，可靠的屏蔽装置有效消除自热效应和电磁波的干扰，使数据采集更为可靠。特氟龙喷涂温度传感器可有效抵御酸、碱、有机溶液腐蚀。

4.采用多段工作模式：可以设置5个工作时段。一个工作时段结束后，微波化学反应器自动转向下一时段连续工作。每个时段下都可独立设置Zui高输出功率、温度和时间，MCR-3型微波反应器将在每个工作时段中都达到很好的状态。

5.显示实时曲线：可以更直观的查看温度变化的情况。只需要按下翻页键，就可以看到温度曲线。

6.存储参数：参数的输入将保持在闪存中，方便您下次开机操作，不用再重复输入。MCR-3型微波反应器采用的Flash存储器可以在关机或者停电时永久保存数据。

7.采用大面积触摸面板：按键分布符合操作习惯，分部间隔合理，操作手感更为舒适，按键的同时有声音提示功能。

8.采用7英寸触摸屏：分辨率800*480，16：9高亮度真彩屏，使视野更为广阔，观看更为舒适。同步显示五个时段所设置的工作条件、工作状态、微波功率、实时温度和工作时间。

9.温度误差修正功能，若显示温度与实际温度出现误差，可通过修改微型计算机内部参数进行修正。

10.具有安全连锁开关：在任何情况下打开炉门都会停止微波辐射，保障使用者的安全。

11.磁控管过热保护功能：当一次使用时间过长或者异常情况导致磁控管温度高时，微波化学反应器可自动切断磁控管电源，避免磁控管的损伤。

12.内置磁力搅拌器，搅拌速度无级可调。

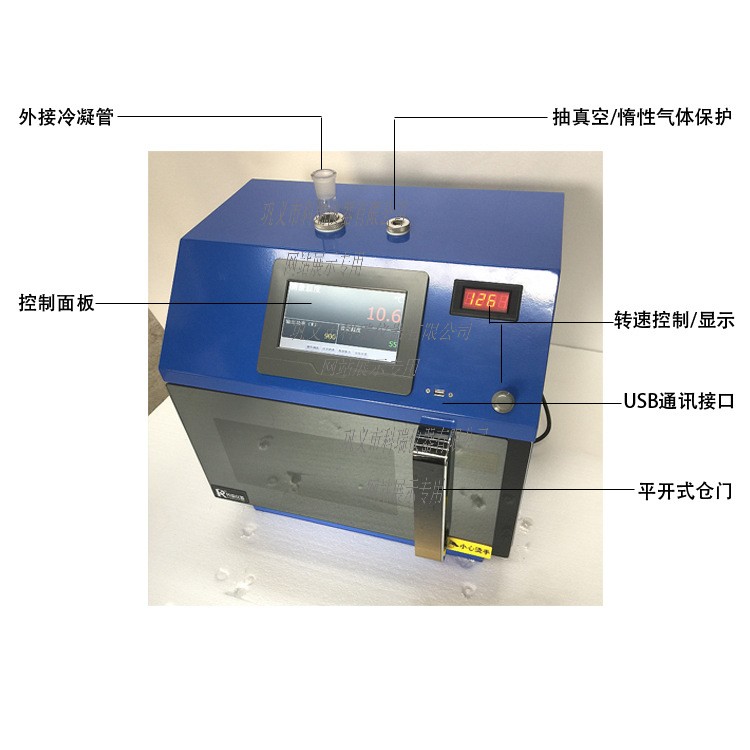

13.开放式反应体系：用户可根据工艺要求的反应条件，加装标准口的反应容器（容积100-500ml）及冷凝回流、滴加、补液等装置。配备保护性气体加入口。

14.微波化学反应器具有排风排烟功能。

FCMCR-3C型变频微波化学反应器主要技术参数：

 FCMCR-3C型微波化学反应器操作使用说明：

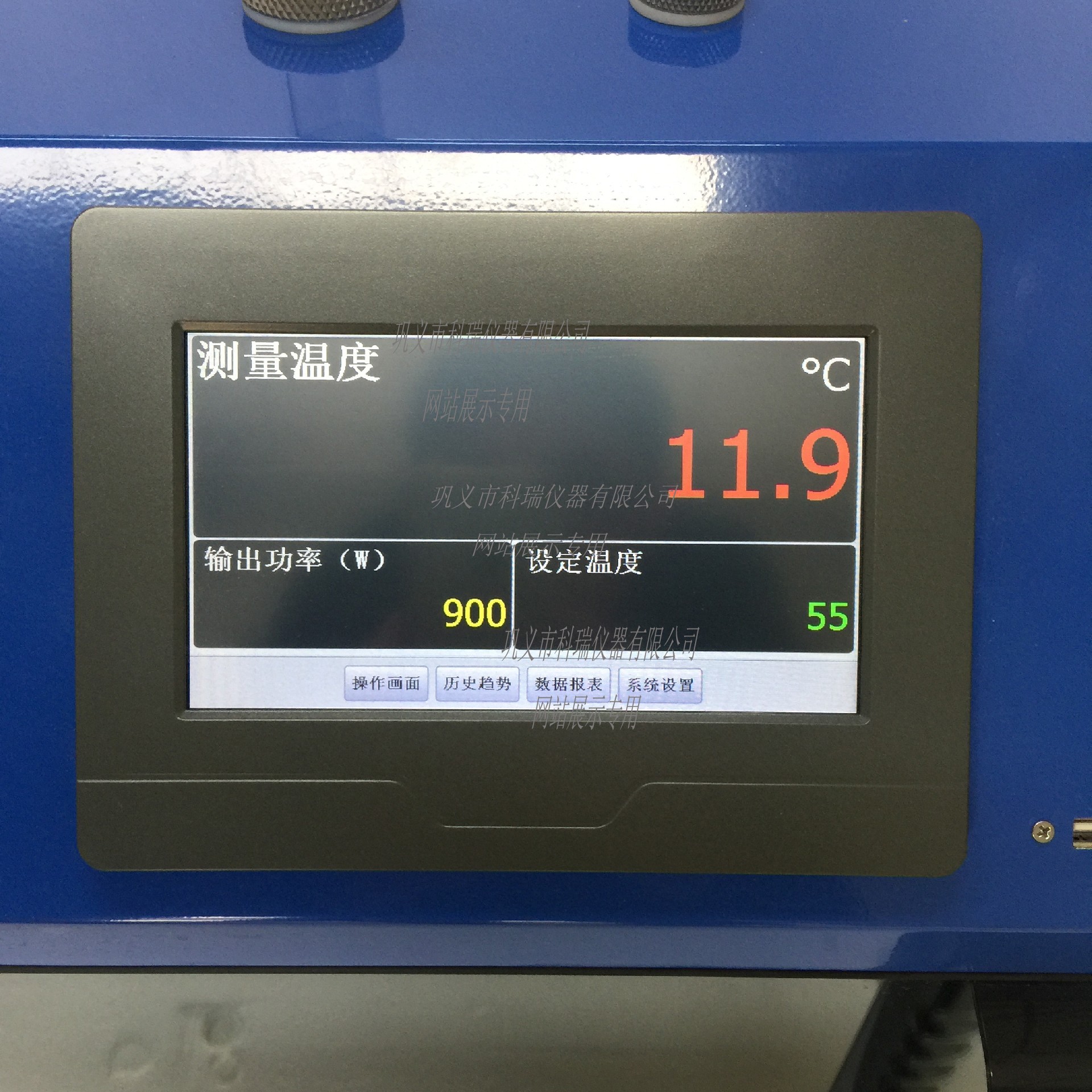

1、微波化学反应器开机界面介绍：

1）测量温度：反应器内温度传感器测得的实际温度；

2）输出功率：磁控管实时输出功率；

3）设定温度：当前程序给定温度或需要恒温的设定值；

4）转速：通过调整调速旋钮得到的搅拌速度；

5）操作画面：除了主界面一些主要数值外，显示了实时曲线、程序运行段数、时间等数据，而且反应器的运行、停止、程序配方设定等功能都从该界面进行操作；

6）历史趋势曲线、数据报表、报警信息分别进入相应界面；

7）系统设置：对控制器内部参数、密码和系统时间的重设、触摸屏校准、以太网通讯的IP设置。

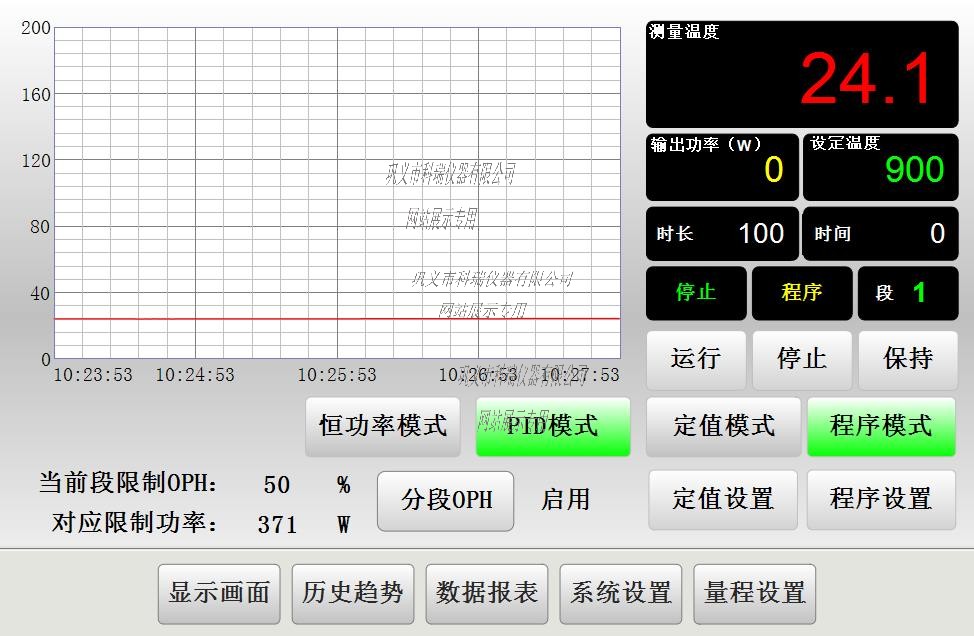

操作画面：

8）运行键：在停止运行状态下，点击该键后，输入密码（初始密码：111），反应器按照设定好的条件开始工作；

9）停止键：在运行状态下，点击该键反应器停止工作，关闭磁控管加热输出；

10）保持键：在程序运行过程中保持在当前温度；

11）设定键：输入密码打开设定界面，如图所示。上下限报警及报警回差值采用默认值，不需修改，平移修正用来修正传感器误差，一般情况下也不需修改，给定值为程序给定温度，程序段号可在程序运行状态下快速切换运行程序段，程序配方键打开编程窗口，自整定键用来切换自整定开关状态，点击后开启自整定开，再点击为自整定关；

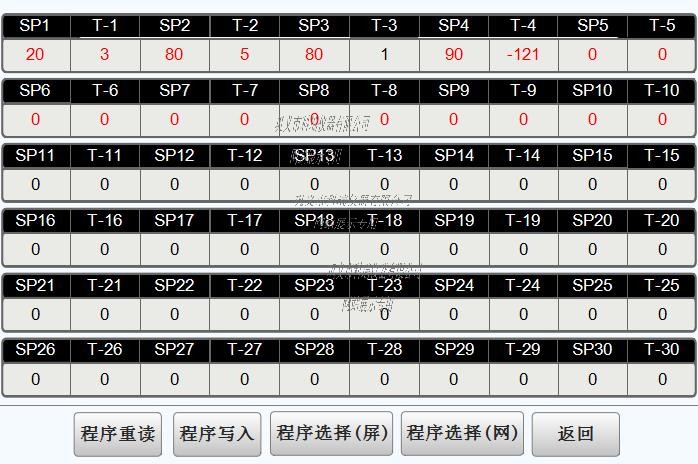

12）程序配方：该窗口下编写所需程序，SP为设定温度，T为 设定时间，1～30 为程序段数，输入新数据变成红色字体，点程序写入后保存变成黑字体。程序选择为预设程序，分为屏端和网络端，可预先将几组程序输入保存后随时调用；

13）系统设置：该窗口内部参数涉及设备运行状态，不可随意修改，触摸屏校准需要在设置完毕后关闭总电源，重新启动设备；

14）网络设置：PC端实时监控需要联网并将设备IP、子网掩码、网关设置为所使用局域网参数，设置完毕后重启设备，插好网线，在电脑浏览器内输入设备IP，端口号：8888，如：192.168.31.158:8888 ，安装控件或下载工控浏览器后即可。
