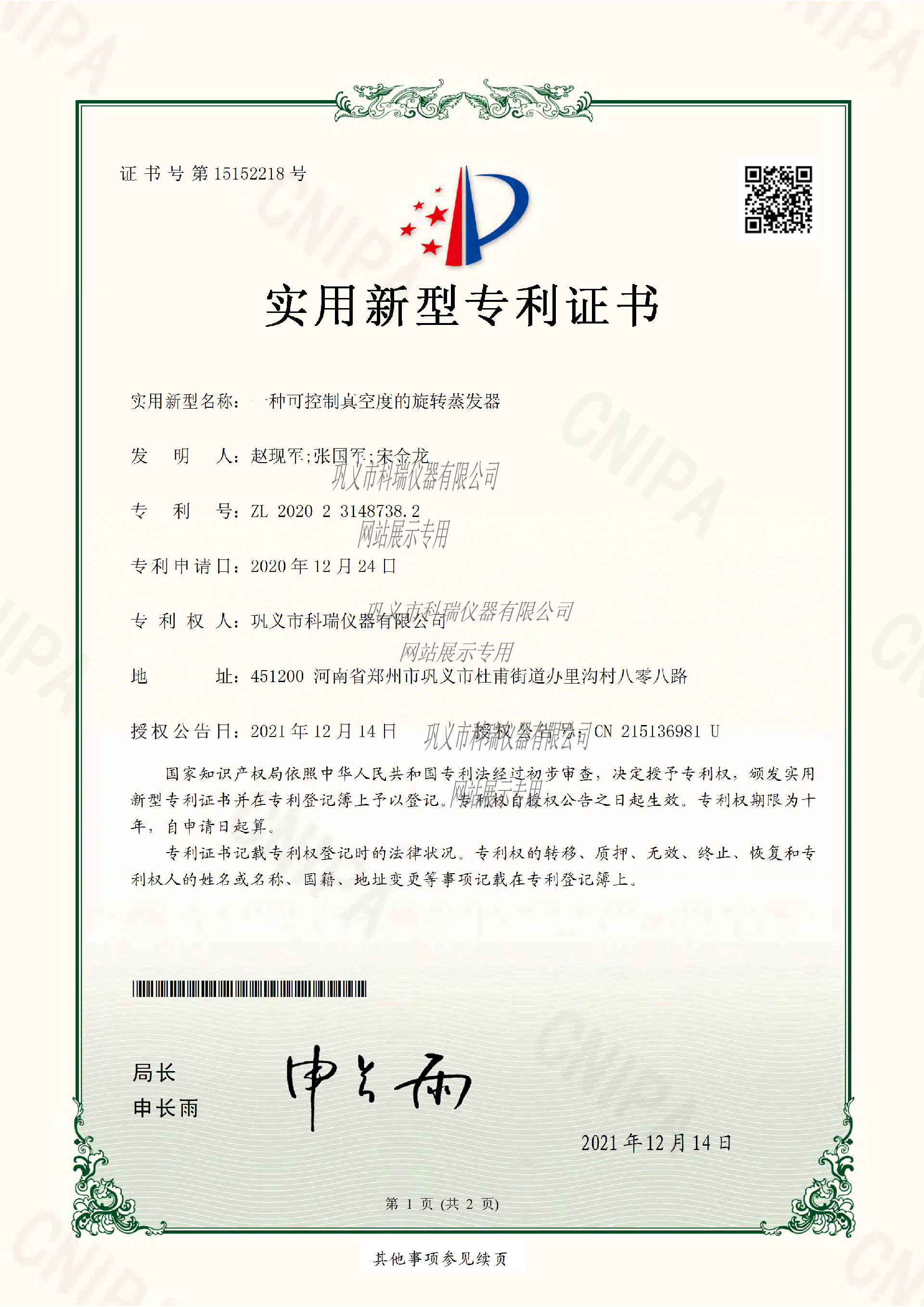

专利产品；专利号：ZL2020231487382

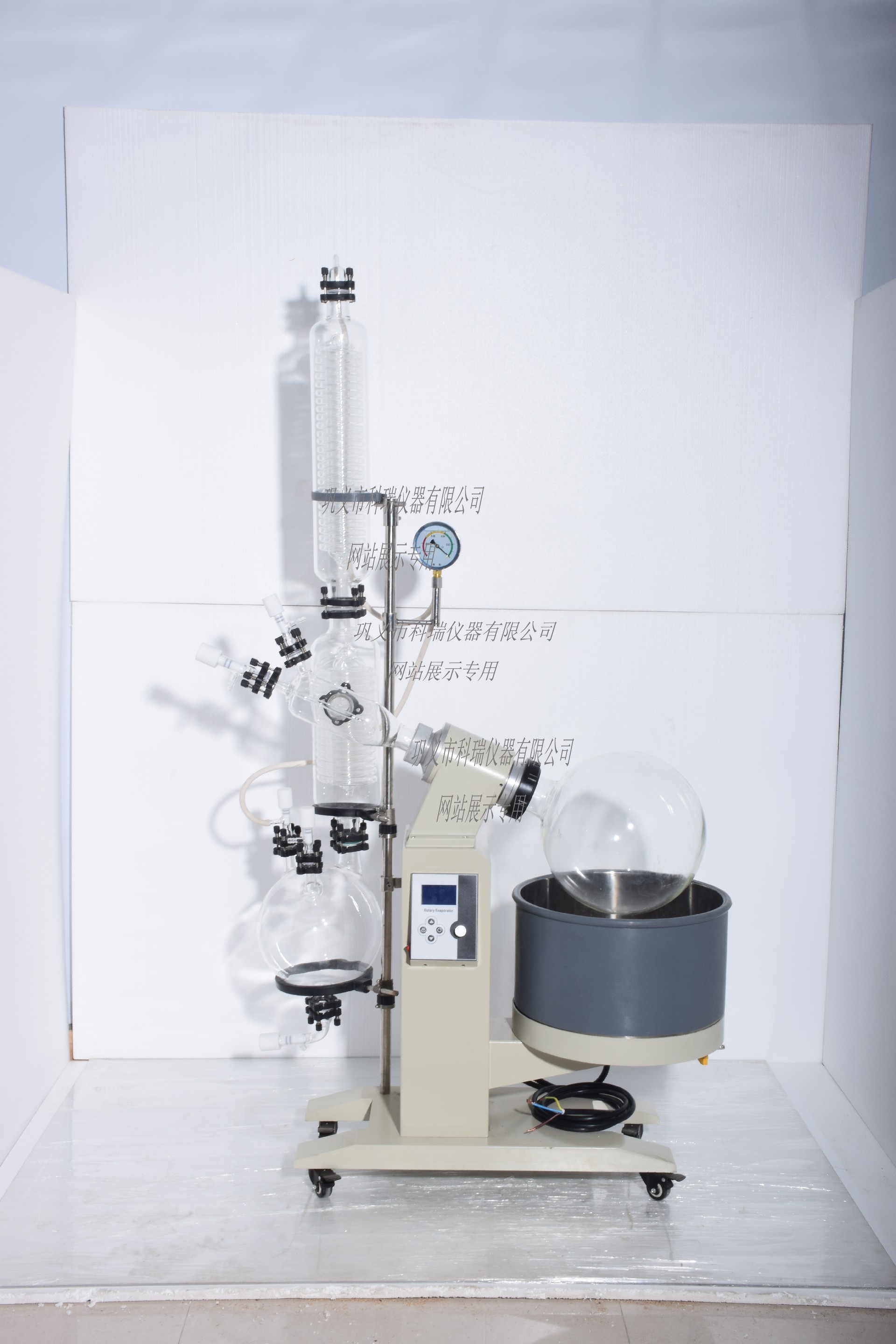

R-1050型旋转蒸发器是50L的大容量旋蒸设备，水浴锅自动升降，可与循环水式真空泵、隔膜真空泵、低温冷却循环泵、高低温循环装置、等配套组成系统装置使用，这款型号是科瑞仪器研发、生产的旋转蒸发仪标准型号中旋转瓶容量最大的，如果需要更大的型号可联系厂家技术人员沟通设计，所有型号旋转蒸发仪可定做出口电源和防爆，可提供珍珠棉包装和木箱包装，保证运输过程中设备无损安全、可靠。
技术参数：
型号 | R-1050 |
环境温度（℃） | 5～35 |
工作电源（V/Hz） | 三相220/380/50 |
主机调速 | 数显直流无极调速 |
主机转速（rpm） | 20～110 |
旋转电机（W） | 无刷250 |
温度控制（℃） | 数显控温，常温-99 |
真空度（Pa） | 399.9（3mmHg以下） |
旋转瓶（L） | 50 |
法兰口Ø125 |
回收瓶（L） | 20 |
冷凝管 | 立式，主冷+副冷，高效三回流冷凝管 |
蒸发能力（L/h） | 水≥9 |
| 酒精≥19 |
水浴锅材质 | 不锈钢 |
水浴锅尺寸（mm） | Φ550×320 |
升降功能 | 电动升降 |
升降行程（mm） | 0～180 |
整机功率（kW） | 8.3 |
外形尺寸（mm） | 1320×770×2340 |
旋转蒸发仪安装步骤：
R-1050（50L）型旋转蒸发器由机械部分、玻璃部分和恒温水浴锅三大部分组成。出厂时大模块形成装箱，安装很方便，具体程序如下：
首先应选择平整靠近水源下水道，电源和真空源的场所。
（一）主机部分
1、竖直机架，通常背面靠墙，留0.5-1米通道，便于维护。如地面不平，应垫平底盘。
2、机头装在机架中心轴上，坐到底。调整机头轴线与底盘前平面平行，拧紧机头后面M12紧固螺栓，必须紧固，用力推不得移位。
3、将电控箱固定在中央立杆上，拧紧紧定螺钉。
4、将电机上插头插入电控箱下面插座内。
5、将三根Φ20不锈钢管按长短不同分别插入机架背后孔内拧紧。
6、将大托盘件7插入对应孔内，位置接近插到底，拧紧星型把手。
（二）玻璃部分
玻璃件装配是本仪器重点，是气密性关键，要严格做到以下几点：
A、开箱后首先检查有无破损，如有发现立即与有关部门联系查清原因，协商补救办法。由于销售、存储、承运、装配、使用者的过错，使产品缺损造成的损失，本公司不承担赔偿责任。
B、清除包装物和填充物，小心清除所有玻璃件。如要使用有机溶液，切勿接触塑料件油漆件，必要时请取下玻璃上的附件再清洗，取下时请记住装配关系。
C、所有标准口、法兰口、活塞的密封面要擦洗干净，吹干后重新涂上真空硅脂以确保仪器真空度。
D、充分调节各活动关节，法兰口要对齐后，要拧紧螺母，否则要损坏玻璃。
安装步骤:
1、将导气瓶用螺母（件3）固定在机头上，安装前要检查机头内玻璃导气瓶端面的Φ45*3.55“0”型圈是否完好。安装位置Φ60法兰口向后，拧紧件3，用手盘动机头主轴（与件11连接部位），阻力应与拧紧件3相仿。无半圈轻重现象。
2、将副冷凝器坐在小托盘（件4）上，注意小托盘内Φ85*57皮圈放平，调节小托盘位置，使副冷凝器侧面Φ60法兰口对齐，注意封面上有一只聚四氟乙烯圈和一只Φ45*3.55“0”型圈，然后拧紧螺母（件2）。
3、仔细调整小托盘（件4）和有关活动关节，做到：一、副冷凝器必须垂直。二、副冷凝器必须稳坐在小托盘上，无松动。这是玻璃件安装的基准，十分重要。
4、将主冷凝器坐在副冷凝器上，皮管接口向后，装上安全环（件1），拧紧相关螺丝，检验主冷凝器是否垂直。
5、仔细调节大托盘中心和上下（保险圈上的螺母件9，件12可微调大小托盘的上方），务必使收集瓶自然地坐稳在大托盘上，使收集瓶满时接口不”受扭力。
6、将放料活塞与收集瓶对接。
7、将副冷凝器与收集瓶对接，坐在大托盘皮圈(件7)上，反复调节大托盘中心和上下距离，使接口上Φ50法兰口与副冷凝器下端法兰口对齐(注意：密封面上有一只聚四氟乙烯圈和一只Φ37.5*3.55“0”型圈)。拧紧螺母（件5）。
8、将加料管与导气瓶对接。
9、插上电源箱电源插头，打开电源开关，试转机头，无级调速平稳，无抖动，无异常噪音。确定机头调速正常后再安装旋转瓶。
10、将止动销（件10）插入机头右上Φ6孔内，转动主轴，将主轴锁定。
11、将旋转瓶与机头对接，拧紧大螺母（件11），注意瓶口是端面密封，密封端面有一只Φ65*3.55“0”型圈。确认“0”型圈在四氟件的凹槽中。
12、拔去止动销，用手盘动主轴应轻松自如。通电从慢到快转动旋转瓶，应平稳、无松动。需退下旋转瓶时，插上止动销，反拧螺母即可。
（三）水浴锅
1、将水浴锅移到旋转瓶下方，中心对准。将清洁水注入水浴锅至三分之二位置。
2、用户将电源线插入交流220V电压带接地的三线插座中。合上用户接线板上空气开关。
3、打开温控箱前面旋钮开关和后面扳把开关，两个加热管同时加热，达到设定温度后，加热管自动停止加热。为了减小启动电流大对用电设备的冲击，建议您关闭温控箱后面的扳把开关，用一个加热管加热，维持水浴锅设定温度也可。
（四）接管路
1按图二在设备后面接通真空管与水管。
2试抽真空，安装正常真空度可达-0.096MPA保持5分钟以上。否则要检查所有接口或真空泵自身问题。
3试通冷却水，安装正常应畅通，无漏水。
