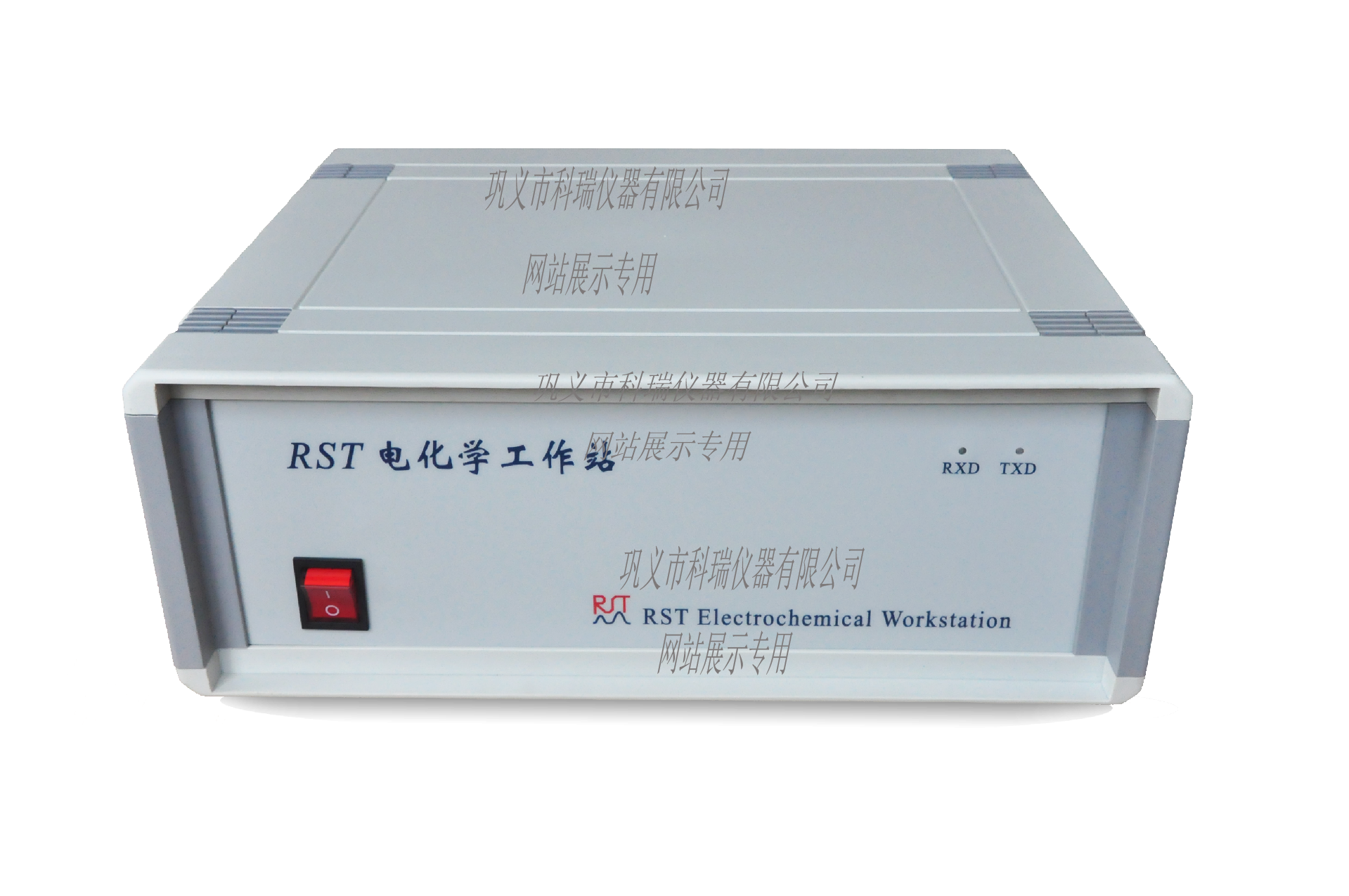

RST5210F电化学工作站

电化学工作站是集电化学分析方法于一体的电化学通用仪器，该仪器能完成线性伏安、循环伏安、阶梯伏安、脉冲伏安、方波伏安等电化学分析方法；还可以完成恒电位极化、恒电流极化，电位、电流、电量阶跃和塔菲尔图、交流阻抗等多项电化学测试功能，系统软件具有良好的用户界面，全中文菜单，方便的峰识别和叠加，更为方便地为教学和科研服务。

一、RST5210F电化学工作站主要技术参数:

(1)仪器架构：恒电位仪、恒电流仪、交流阻抗频谱仪

接地模式：可根据体系要求设置成实地模式或浮地模式

槽压：±15V

电位扫描范围：±12.8V

CV最小电位增量：0.0125mV

电位控制精度：<±0.5mV

电位控制噪声：<0.01mV

电位上升时间：<0.00025mS

电位测量零位：自动校正

电位更新及阻抗采集速率：10MHz

电位测量低通滤波器：自动或手动设置

电位测量精度：满量程的0.1%

扫描速度：0.000001V/S～20000V/S

参比电极输入阻抗//电容：>1013Ω//<10pF

最大恒电流输出 ：±500mA

输入偏置电流：<0.1pA

电流测量分辨率：电流量程的0.00076%，最小0.2fA

电流测量零位：自动校正

电流测量量程：1pA～500mA(25档)

前置放大倍数：5×10×100

电流测量最高灵敏度：1×10-12A/V

电流测量精度：满量程的0.1%

电流测量低通滤波器：自动或手动设置

方波伏安法频率：1Hz~100kHz

交流伏安法频率：0.1Hz~10kHz

交流阻抗谱频率:0.00001Hz～1MHz（11个频段）

正弦波幅度:0.01mV～12V

CA和CC脉冲宽度：0.1mS～1200S

DPV脉冲宽度：0.05mS～64S

IR降补偿：自动或手动设置（10Ω~1MΩ）

多阶跃循环次数：1000次

限压反馈恒流换向时间：<0.1mS

恒流限压循环周期：0.1S~100000S

脉冲电镀//最小脉宽  ：八相脉冲可正可负//0.05mS

电池全容量充电工步：激活、恒流、恒压、涓流

双通道高速ADC   ：18bit@1Msps

最大数据长度：20，000，000点

通氮搅拌及敲击控制输出：二路开关量信号（+5V/10mA）

扩展输出：二路光电隔离数字量信号

储能电化学测量保护模式：极性、电压、电流、时间、链路

电极智能柔性保护 ：电压超载、电流超载

(2)四探针电阻测试方法参数及技术指标：

1. 激励电流范围：10nA、100nA、1μA，10μA，100µA，1mA，10mA，100 mA、200 mA、500 mA

2. 电压范围：0.5V，1V，2V，5V，10V

3. 电阻范围： 0.1mΩ～1GΩ

4. 方块电阻范围：0.5mΩ/sq～5GΩ/sq

5. 电阻率范围：  10-6～106Ωcm

6. 预热时间：0~64秒

7. 电阻精度：≤0.3%

8. 被测器件电动势：无源或者E＜5mV，E＜0.5V，E＜1.5V，E＜4.5V，E＜9.5V。

9. 测量数据显示：电流、电压、电阻、方块电阻、电阻率、电导率

10. 整机不确定性误差：≤4%（标准样片结果）

二、RST5210F电化学工作站68种测试方法包括：

*宏方法：用户可自编脚本进行多种电化学方法的组合运行

三、RST5210F电化学工作站配置单：
